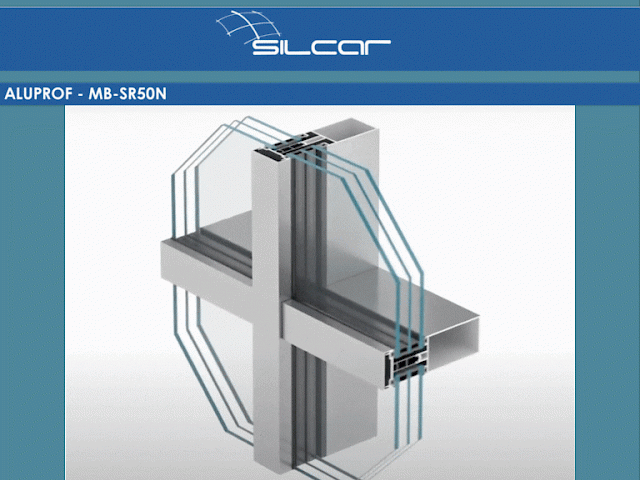

Il sistema MB-SR50N è progettato per la realizzazione di facciate continue (pareti a vetro), lucernari e altre strutture architettoniche.
La forma dei montanti e delle traversi consente la costruzione di facciate estetiche con linee di separazione strette e visibili, garantendo al contempo resistenza e durabilità strutturale.
L’arrotondamento dei profili con raggio di 2,5 mm, tipico del sistema MB-SR50, è stato sostituito nel sistema MB-SR50N con il cosiddetto spigolo vivo. Questa soluzione ha un impatto significativo sull’estetica della struttura – le forme dei profili impiegati consentono la scelta di montanti e traversi in modo da ottenere l’effetto di superfici continue, con montanti e traversi coperti all’interno della facciata.
Di conseguenza, i pannelli vetrati possono formare una griglia visivamente uniforme. Questo è facilitato anche dai giunti estetici e precisi con altri elementi strutturali, come pareti interne e controsoffitti.
Le caratteristiche del sistema MB-SR50N includono anche una vasta gamma di profili:
• montanti da 65 mm fino a 325 mm
• traversi da 5 mm fino a 189,5 mm
In plus, il sistema offre soluzioni moderne per accessori e componenti di giunzione, che permettono un aumento significativo del carico supportato – il riempimento del modulo fisso della facciata può raggiungere fino a 1100 kg.
MB-SR50N garantisce un’elevata libertà nella progettazione dei punti di ancoraggio della facciata, permette l’uso di una vasta gamma di vetri di grandi dimensioni e spessori, inclusi vetri termoisolanti a tripla lastra. vedi i dettagli
- Contattaci ora per un’offerta personalizzata e una consulenza gratuita!
L’utilizzo del distanziatore termico continuo, realizzato in materiale isolante HPVC, e delle guarnizioni sagomate in EPDM consente di ottenere una classe di isolamento termico adeguata e di ridurre al minimo il fenomeno di condensazione del vapore acqueo sugli elementi in alluminio.
Una versione estetica del sistema MB-SR50N, simile a quella delle facciate a montanti e traversi già conosciute, è rappresentata dalle versioni:
-
PL (la cosiddetta “linea orizzontale o verticale”, che evidenzia separazioni orizzontali o verticali)
-
e la facciata semi-strutturale tipo EFEKT.
Va inoltre menzionata la versione ad alto isolamento termico – MB-SR50N HI, in cui vengono impiegati isolatori speciali bicomponenti.
✔ Il sistema MB-SR50N consente l’installazione in facciata di diversi tipi di finestre e porte, incluse le finestre specificamente progettate per facciate continue: finestra a ribalta e finestra da tetto (mansarda).
Particolarmente efficace è l’uso di finestre integrate nella facciata, basate sulla soluzione MB-SR50 IW.
✔ Le zone di architrave e davanzale della facciata, grazie alla struttura a sandwich e all’impiego di materiali incombustibili come lana minerale e lastre in cartongesso, possono ottenere – come negli altri sistemi di facciata Aluprof – la classificazione di resistenza al fuoco EI30 ed EI60, in base alla configurazione.
✔ Per la realizzazione di pareti curve in sezione orizzontale e verticale, sono previsti profili speciali di rivestimento, coperture di pressione e coprilistelli, in modo da non limitare la modellazione della forma spaziale dell’edificio, senza necessità di utilizzare montanti angolari speciali.
✔ Sono disponibili mensole per facciate ad alta portata, progettate per sostenere il massimo carico dei pannelli di riempimento compatibili con il sistema.
✔ Il documento di riferimento per la dichiarazione di conformità delle facciate verticali basate sul sistema MB-SR50N è la Norma Armonizzata Europea "PN-EN 13830 - Facciate continue – Norma di prodotto".
✔ Sulla base di questo sistema possono essere realizzate anche costruzioni antieffrazione.
Prestazioni del sistema – MB-SR50N / MB-SR60N
Permeabilità all’aria:
AE 1200, secondo EN 12152
Tenuta all’acqua:
RE 1200, secondo EN 12154
Resistenza al carico del vento:
2,4 kN/m², conformemente a EN 13116
Resistenza agli urti:
I5/E5, secondo EN 14019
Isolamento termico (Uf):
> 0,6 W/(m²K)
Riduzione della flessione delle traversi (TDR – Transom Deflection Reduction)
Le facciate ALUPROF presentano una soluzione brevettata che consente la produzione di pannelli in vetro di larghezza eccezionale.
Il sistema TDR (Transom Deflection Reduction) è un’innovazione che combina i benefici dei vetri isolanti con l’elevata capacità portante della traversa, ed è disponibile per i sistemi di facciata MB-SR50N e MB-SR60N.
Questa soluzione si basa sul principio di integrare il vetro isolante come disco statico.
Un supporto appositamente progettato, integrato nell’unità di vetrazione, sostiene la traversa a metà campata, minimizzando la flessione causata dal peso del vetro.
Grazie a questa tecnologia brevettata, è possibile realizzare pannelli in vetro con una larghezza fino a 4 metri, rispettando al contempo i requisiti di flessione previsti dalla norma EN 13830 (L/500 o 3 mm).
